旋风分离器的结构设计

　　旋风分离器的主要特点是结构简单、操作弹性大、效率较高、管理维修方便，价格低廉。下面旋风分离器销售厂家的小编为大家介绍下旋风分离器的结构设计：

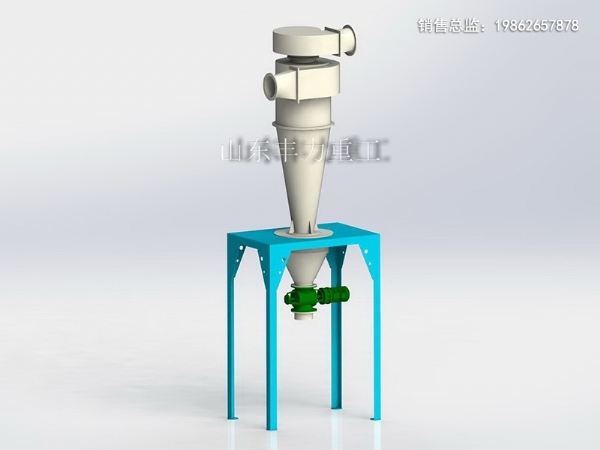

　　旋风分离器采用立式圆筒结构，内部沿轴向分为集液区、旋风分离区、净化室区等。内装旋风子构件，按圆周方向均匀排布亦通过上下管板固定；设备采用裙座支撑，封头采用耐高压椭圆型封头。

　　设备管口提供配对的法兰、螺栓、垫片等。

　　通常，气体入口设计分三种形式：a)上部进气；b)中部进气；c)下部进气；

　　对于湿气来说，我们常采用下部进气方案，因为下部进气可以利用设备下部空间，对直径大于300μm或500μm的液滴进行预分离以减轻旋风部分的负荷。而对于干气常采用中部进气或上部进气。上部进气配气均匀，但设备直径和设备高度都将加大，投资较高；而中部进气可以降低设备高度和降低造价。

　　旋风分离器采用整体立式结构，体积小，重量轻。旋风管立式布置，由两水平隔板分成3个独立的工作室，为便于内部检查，每个工作室单独设置1个人孔或手孔。旋风分离器包括壳体部分、进气、出气、放空、分离单元、人孔、手孔、人工清灰和阀控排尘口、支腿等结构。
